DH-1用途

DH-1用于输电线路上实现三相一次重合闸的控制回路中 。

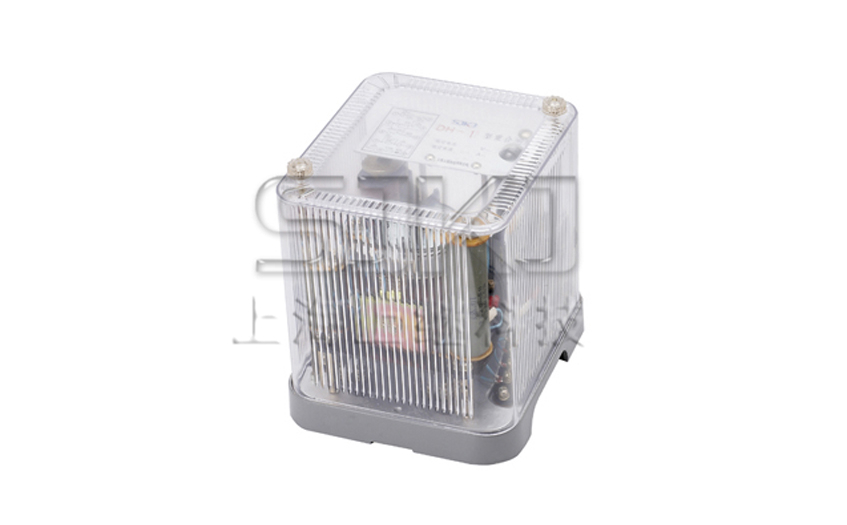

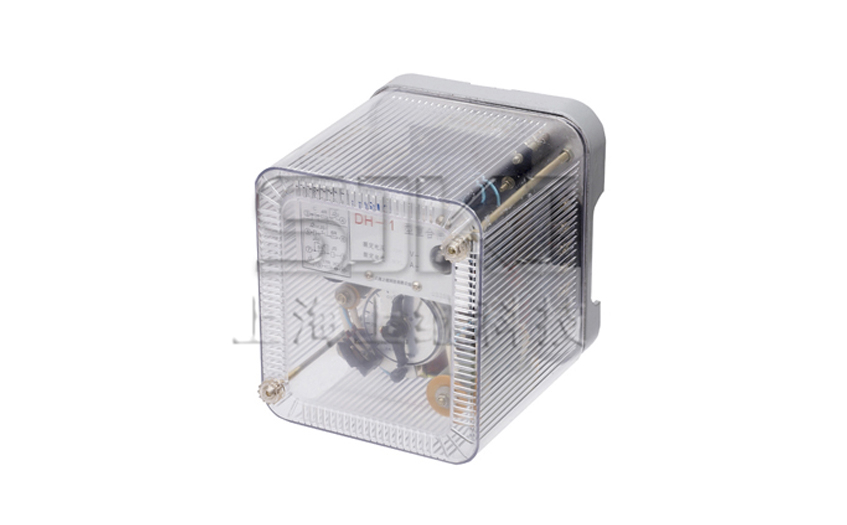

DH-1结构概述

DH-1继电器由一台时间继电器(DS-112C型,作为时间元件JS),一台电码继电器(作为中间元件JZ),及电阻,电容元件组成。它们被固定在绝缘的安装板上,安装板又被固定在金属的底座上,装有金属的外壳,它通过螺杆被紧固在底座上,在外壳与底座之间辅有隔尘垫,保证密封,在金属外壳上部镶有玻璃,从外面可以检查装置的动作情况。继电器可以采用板前接线,也可以采用板后接线。

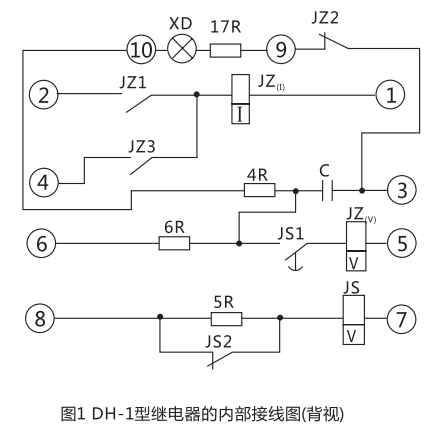

DH-1继电器内部接线图

DH-1技术数据

1.继电器的额定电压为DCllOV, 220V。

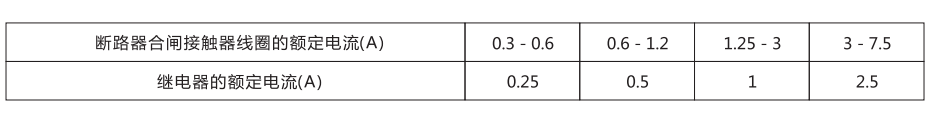

2.继电器的额定电流(中间元件电流绕组JZ(I)的额定保持电流)为0.25A; 0.5A; IA; 2A; 4A。

3.在额定电压下,当环境温度为20±5°C,相对湿度不大于70%时,电容器充电到中间元件动作所必需的电压的时间(一次重合闸间隔时间)在15s-25s范围内 。

4.在70%额定电压下,当环境温度为20±5°C,相对湿度不大于70%时,继电器应保证可靠动作,此时电容器充电到使中间元件动作所必需的电压的时间,允许延长到2min。

5.当中间元件电压绕组没有电压,电流绕组流过额定电流时,衔铁保持在吸合位置。

6.继电器在额定电压下中间元件的触点JZl与JZ(I)串联后,应保证能接通额定电流8倍(不大于8A)的电流历时5s,此后在触点上不应有熔化和粘接的痕迹。

7.在额定电压下,中间元件电流绕组JZ(I)的功率消耗应不大于1.35W。

8.时间元件的延时调整范围为0.25s~ 3.5s。

9.时间元件的线圈串联附加电阻后应能长期经受110%额定电压 。

10.介质强度:继电器各电路对外露非带电金属部分之间应耐受电压2kV,交流50Hz历时lmin试验而无击穿或闪络。

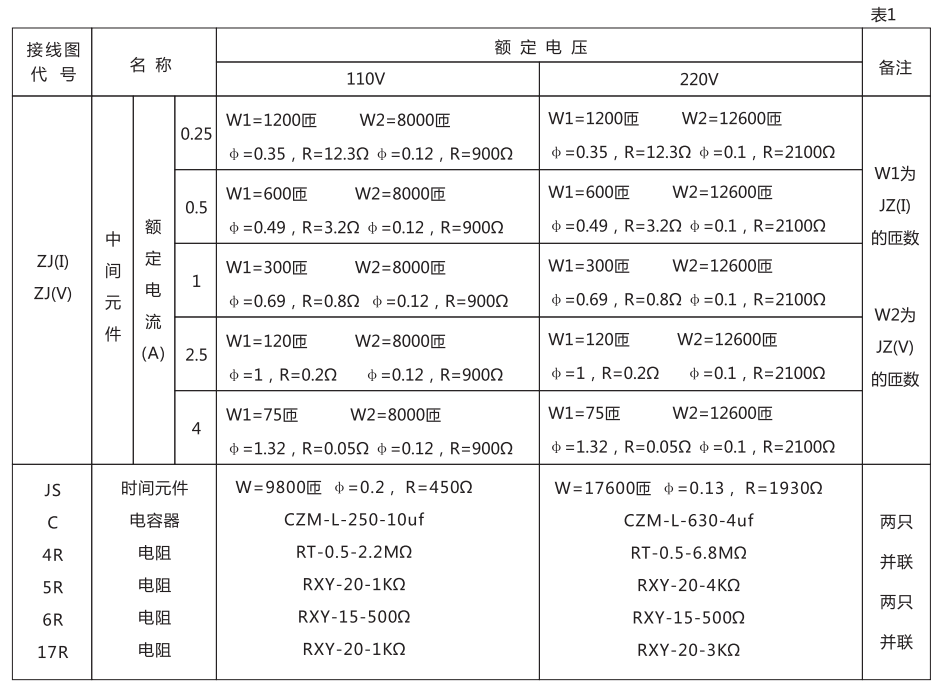

3.13继电器内各元件参数由表1给出。

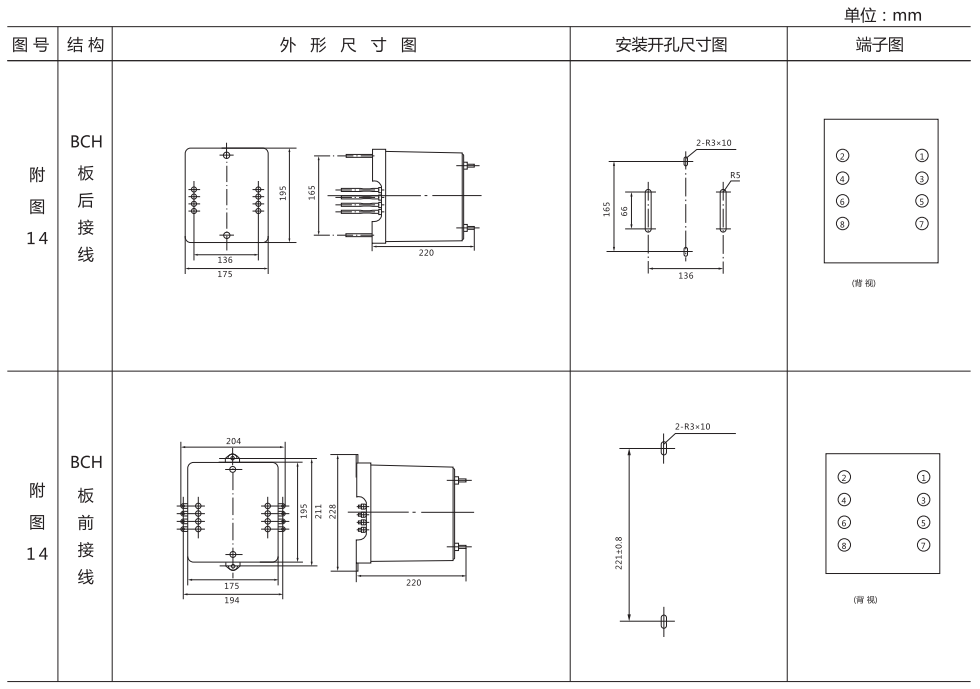

DH-1重合闸继电器外形及开孔尺寸
