SS-21A时间继电器应用范围

SS-21A时间继电器适用于各种继电器保护及自动控制线路中, 使被控制的元件得到所需要的高精度延时。

SS-21A时间继电器主要技术参数

·动作电压:不大于70%额定电压。

·返回电压:不小于5%额定值。

·整定误差:不大于±1%最大整定值+0.050s。

·延时一致性:不大于0.2%最大整定值+0.050s。

·功率消耗:不大于12W。

·触点容量:在电压不超过250V,电流不超过5A,时间常数为5±0.75ms的直流有感负荷电路中,产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下,产品能可靠动作及返回5x10⁴次。输出触点长期允许接通电流为5A。

·介质强度:产品各导电端子连在一起 ,对外露的非帯电金属部分或外壳之间,能承受2000V(有效值)50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。

·外附电阻规格表:

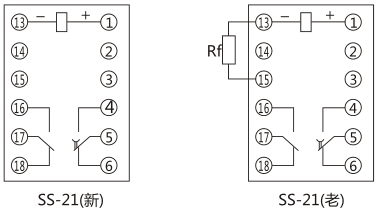

SS-21A时间继电器内部接线及外引接线图

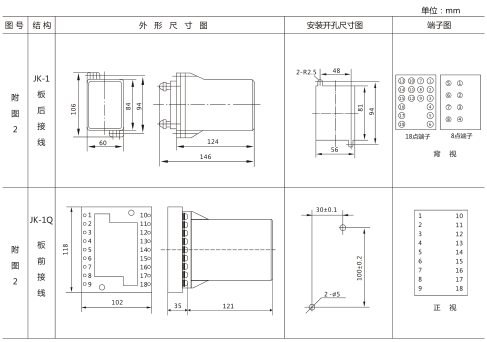

SS-21A时间继电器外形及开孔尺寸
