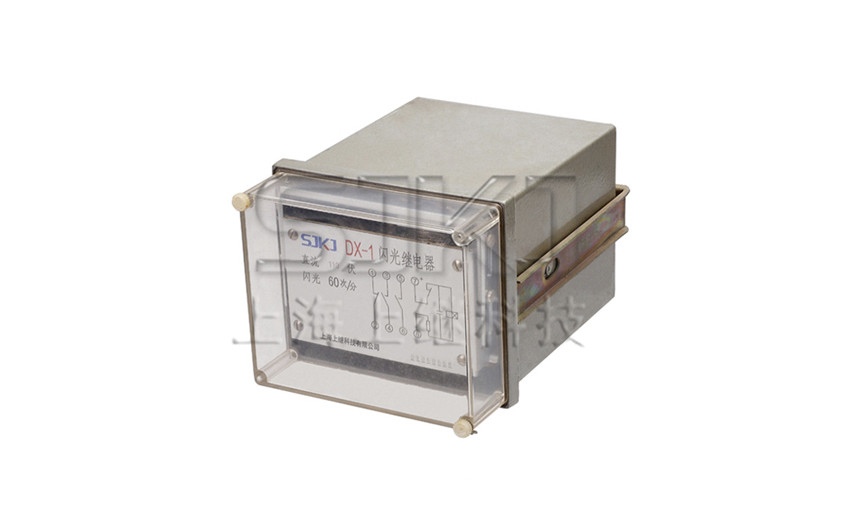

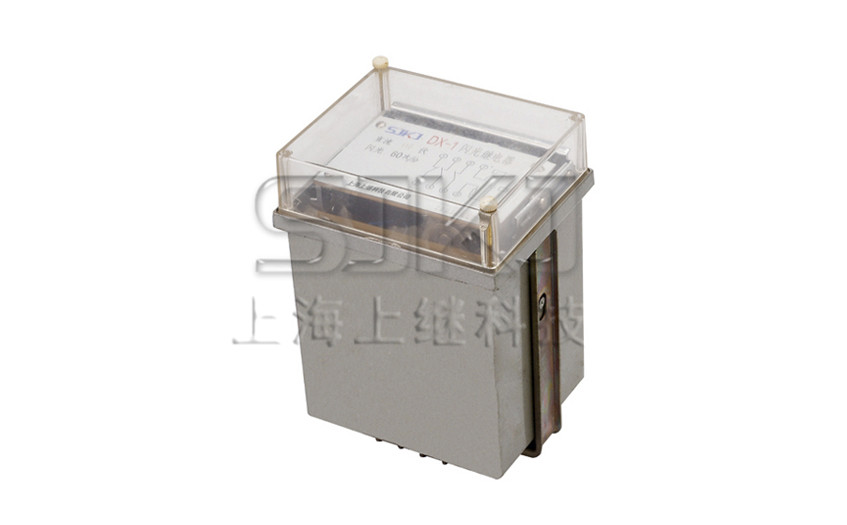

DX-1闪光继电器应用范围

DX-1闪光继电器用于信号回路。当工作线圈电源接通后，触点可周期性的接通和断开，使受控的灯光信号发出闪光。

DX-1闪光继电器主要技术数据

●额定值：DC 220V、110V、48V。

●触点形式：2组动合、1组动断。

●闪光频率：每分钟60±20次。

●动作值：不大于70％额定值。

●功率消耗：不大于3W。

●触点容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为 50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×10⁴次。输出触点长期允许接通电流为5A。

●介质强度：产品各导电端子连在一起，对外露的非带电金属部分或外壳之间，能承受2000V(有效值)50Hz的交流电压，历时1分钟 试验，而无绝缘击穿或闪络现象。

DX-1闪光继电器内部接线及外引接线图

DX-1闪光继电器外形尺寸及开孔尺寸
