DX-11Q信号继电器应用范围

DX-11Q信号继电器用于直流操作的保护线路中，作为信号指示器。

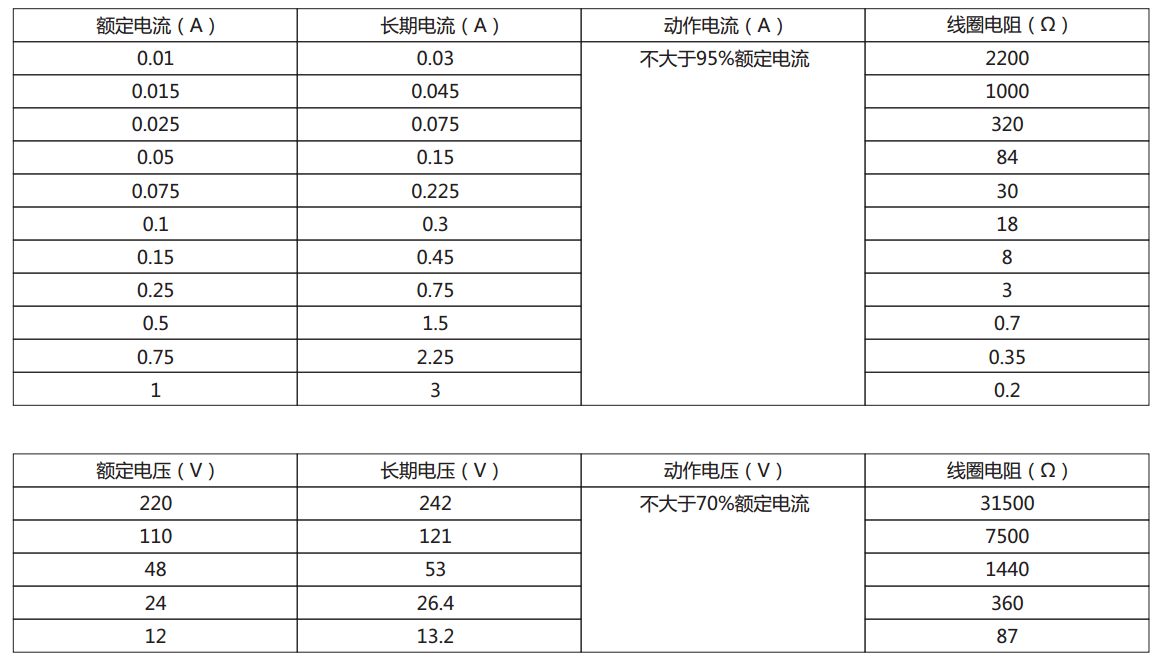

DX-11Q信号继电器电流型、电压型规格表

DX-11Q信号继电器主要技术数据

●额定电压：220V、110V、48V、24V、12V，

●额定电流：0.0lA、0.015A、0.025A、0.05A、0.075A、0.lA、0.15A、0.25A、0.5A、0.75A、1A。

●动作值：动作电流不大于90％额定电流；动作电压不大于70％额定电压。

●功率消耗：电流不大于0.3W；电压不大于2W。

●介质强度：继电器的各电路对外露的非带电金属部分应耐受交流50Hz，电压2KV历时1min试验无击穿或闪络现象

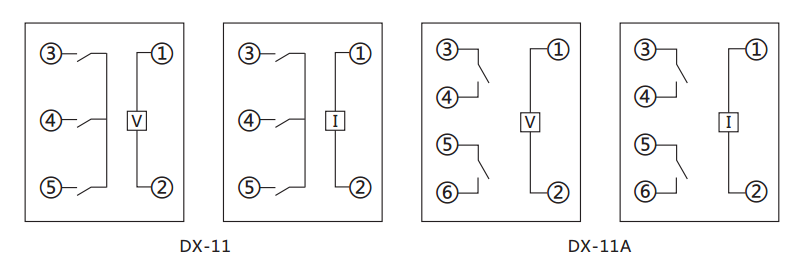

DX-11Q信号继电器内部接线

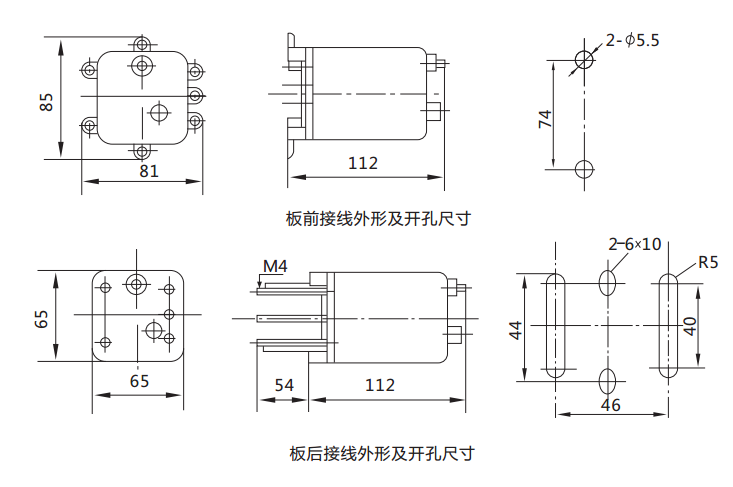

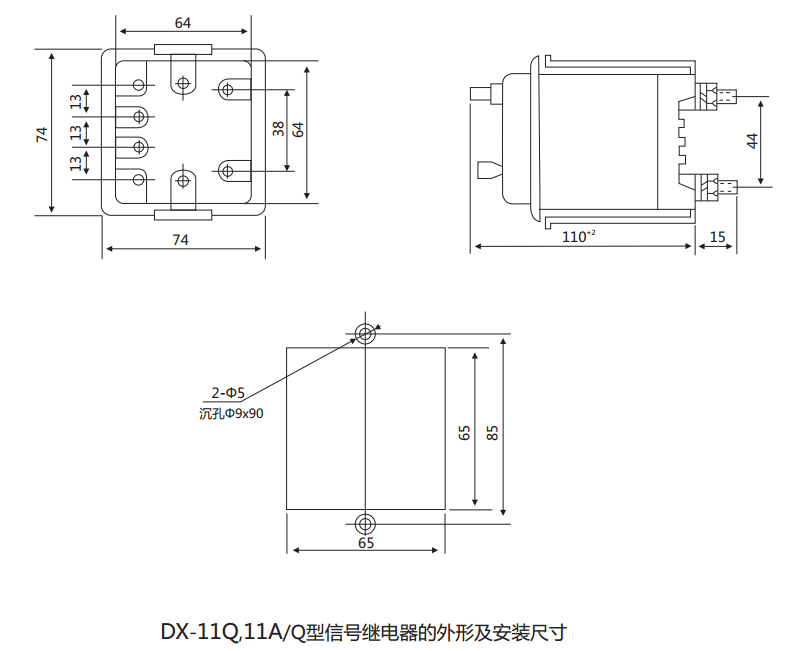

DX-11Q信号继电器外形及开孔尺寸
