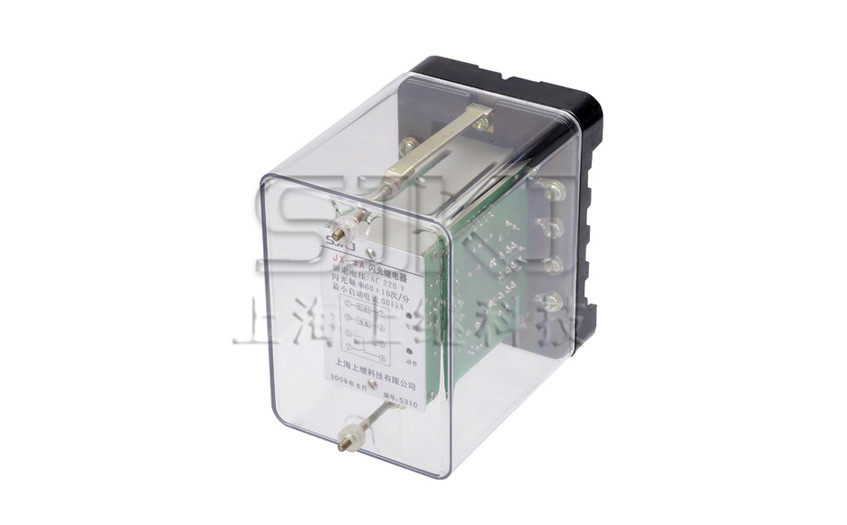

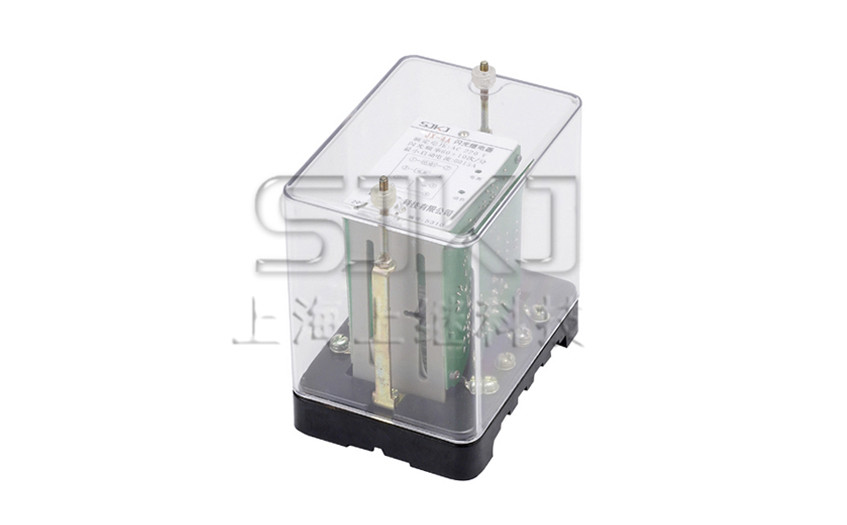

JX-4A闪光继电器概述

JX-4A闪光继电器用于信号回路。电源接通后,可以使受控的灯光发出闪光信号。

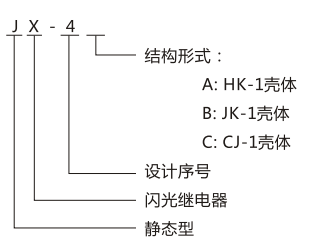

JX-4A闪光继电器型号

JX-4A闪光继电器主要技术参数

·额定电压:直流220V、110V、48V、24V;交流220V, 50HZ. ·动作值:不大于60%额定电压;最小动作电流8mA。

·闪光频率: 1±0.1次/分钟、60+5次/分钟、120±10次/分钟。

·负裁能力:最大负裁电流2A。

·功率消耗:不大于1W。

·介质强度:帯电端子对外壳耐压2000V。

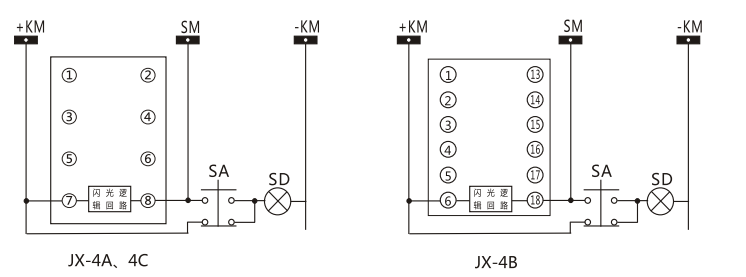

JX-4A闪光继电器内部接线及外引接线图

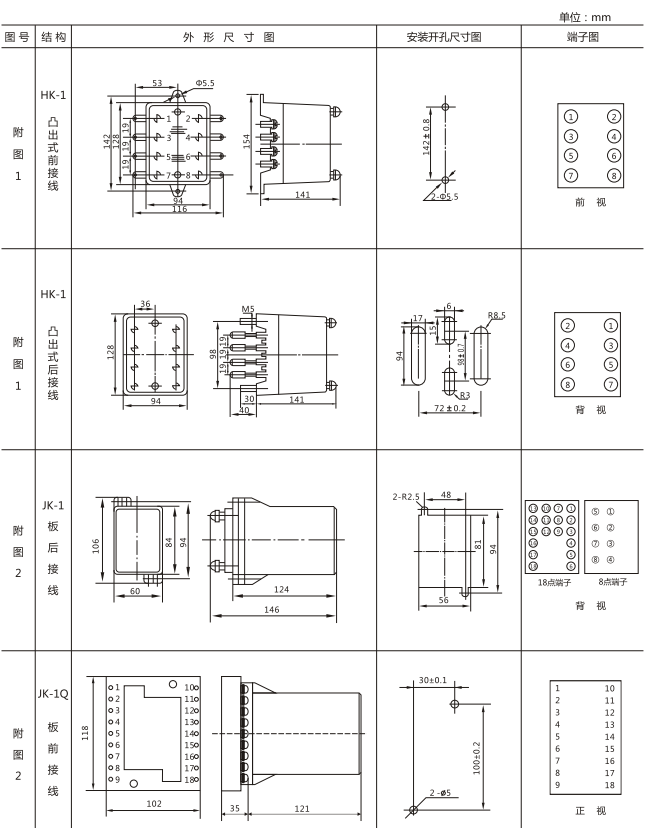

JX-4A闪光继电器外形尺寸及开孔尺寸

JX-4A采用HK-1壳体, 见335页附图1。

JX-4B采用JK-1壳体, 见335员附图2。

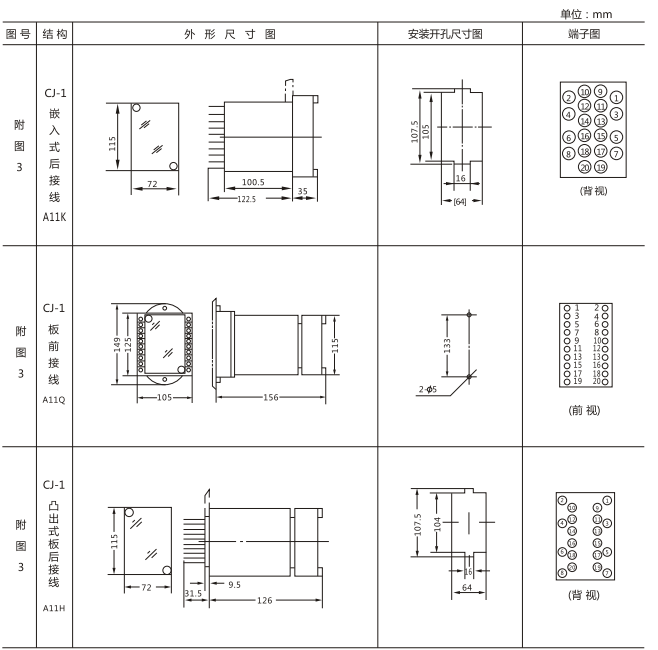

JX-4C采用CJ-1壳体, 见336员附图3。
