DZ-3/Z1中间继电器应用范围
DZ-3/Z1中间继电器用在保护和自动控制装置中作为辅助元件,以扩大被控电路,提高接触能力。
DZ-3/Z1中间继电器结构特点
电磁式、螺管结构,触点对数多.容量大 .直流操作.动作快。壳体结构采用JK-1(0出式后接线)、 JKF-1Q(凸出式前接线)和JK-6/1(嵌入式后接线)标准组件。

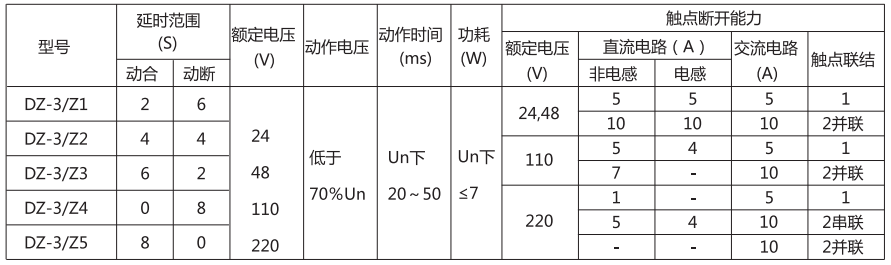

DZ-3/Z1中间继电器主要技术参数
DZ-3/Z1中间继电器主要技术能见表
注: 1、继电器触点长期允许接通电流不大于5A。
2、 触点的最大流通能力在交流或直流220V下为15A。

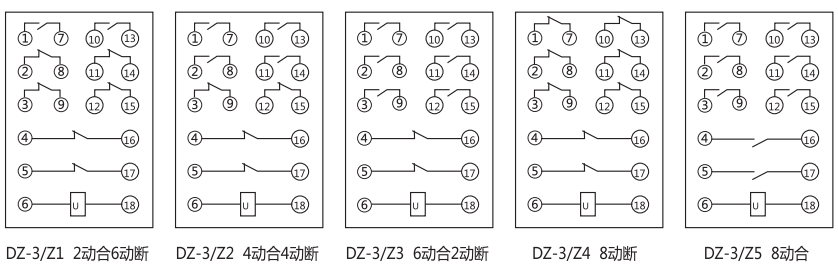

DZ-3/Z1中间继电器内部接线图及外引接线图(正视图)
DZ-3/Z1中间继电器外形结构及开孔尺寸图
