DZS-17E/302延时中间继电器概述

DZS-17E/302延时中间继电器用于继电保护及自动装置的电流回路，作为增加触点数量和容量的返回延时辅助继电器，还可用于需要延时的其他回路中。

DZS-17E/302延时中间继电器结构特点

DZS-17E/302延时中间继电器采用JCK-10A/3型壳体。 该继电器工作原理是采用电磁原理，由电磁系统、触点组、延时回路等部分组成。延时采用阻容充放电回路。当继电器线圈输入激励量的同时，由电磁系统产生电磁力，吸合衔铁动作，使继电器触点闭合或断开。在继电器线圈输入激励量的同时，阻容回路中的电容器被充电，当激励量消失时，由阻容回路对线圈放电，使继电器延时返回。

DZS-17E/302延时中间继电器主要技术数据

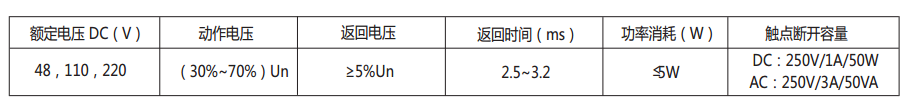

DZS-17E/302延时中间继电器主要技术数据见表

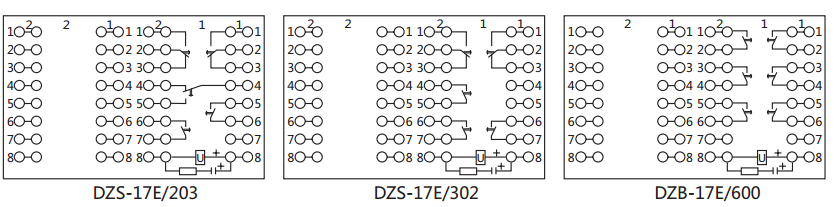

DZS-17E/302延时中间继电器内部接线及外引接线图（背视）

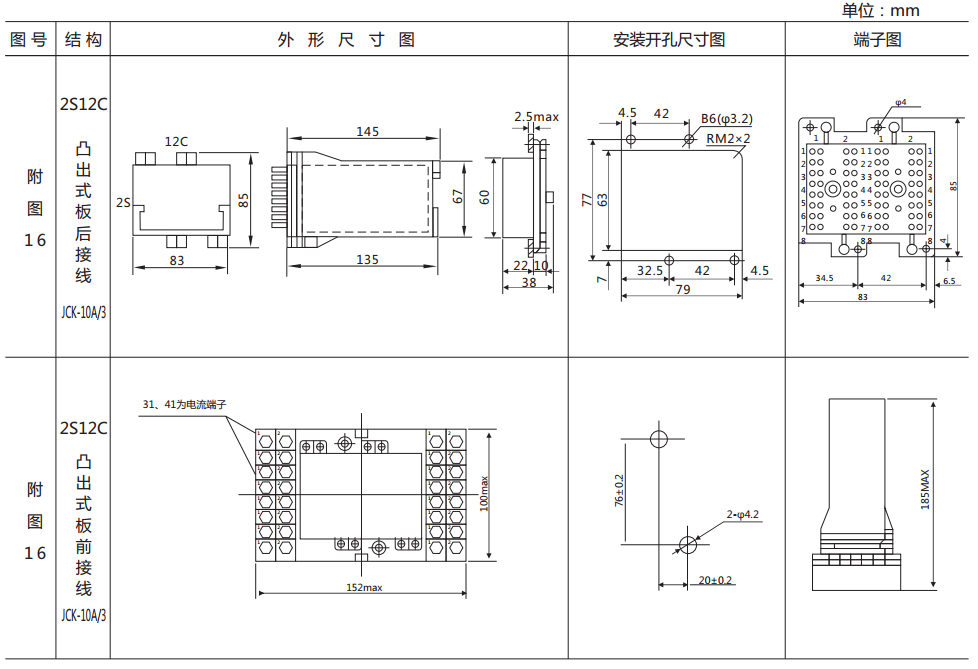

DZS-17E/302延时中间继电器外形及开孔尺寸

DZS-17E/302延时中间继电器采用JCK-11A/3壳体，见附图16。
