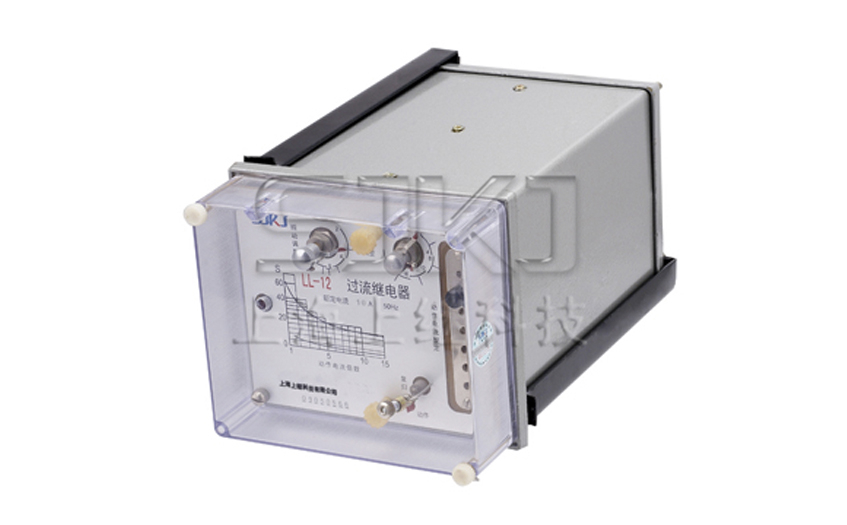

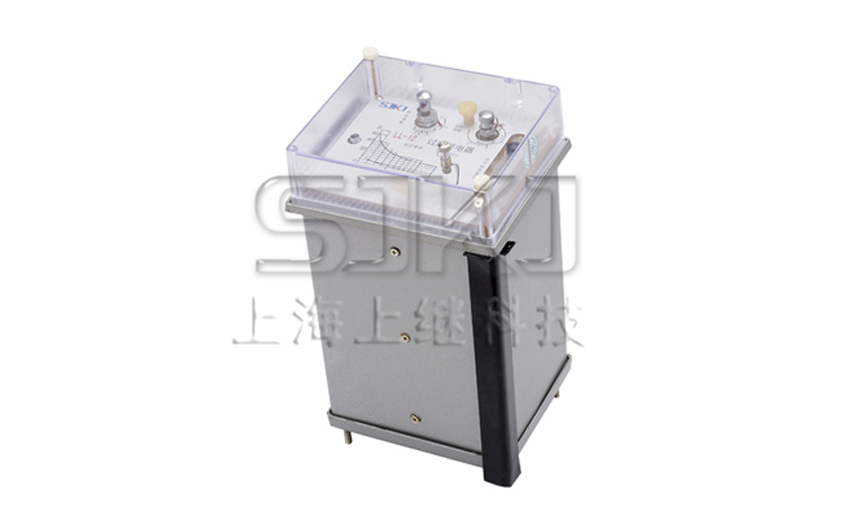

LL-10系列过流继电器

电流继电器系列
  • LL-10系列继电器应用范围


    LL-10系列过流继电器(以下简称继电器)应用在交流电力系统中,用于电机变压器、输电线的过负荷和短路保护。

  • LL-10系列继电器主要技术参数

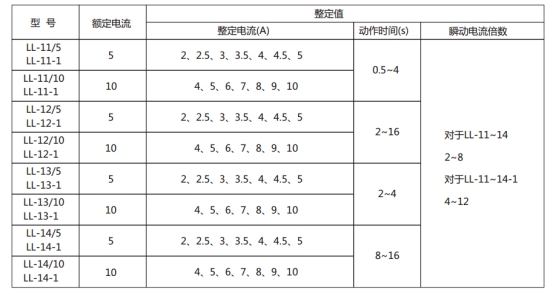

    LL-14继电器主要技术参数

     注:特殊规格LL-10-1(11-1、12-1、13-1、14-1)瞬动电流倍数4-12,其余参数与LL-10系列对应;继电器的电流线圈允许长期通过

    110%额定电流。

     ●返回系数:使启动触点QJ返回原来位置的最大电流与动作电流之比不小于0.85

     ●功率消耗:当电流为继电器的动作电流整定值时不大于10VA。

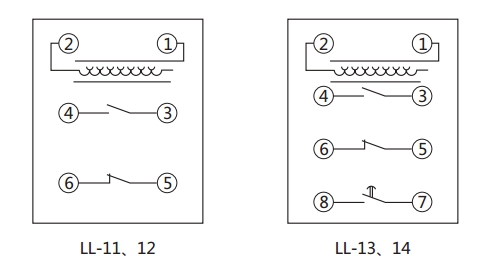

  • LL-10继电器内部接线


    LL-14继电器内部接线

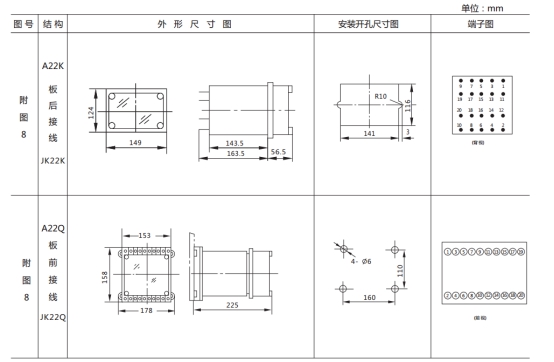

    LL-10继电器外形及开孔尺寸


    LL-14继电器外形及开孔尺寸

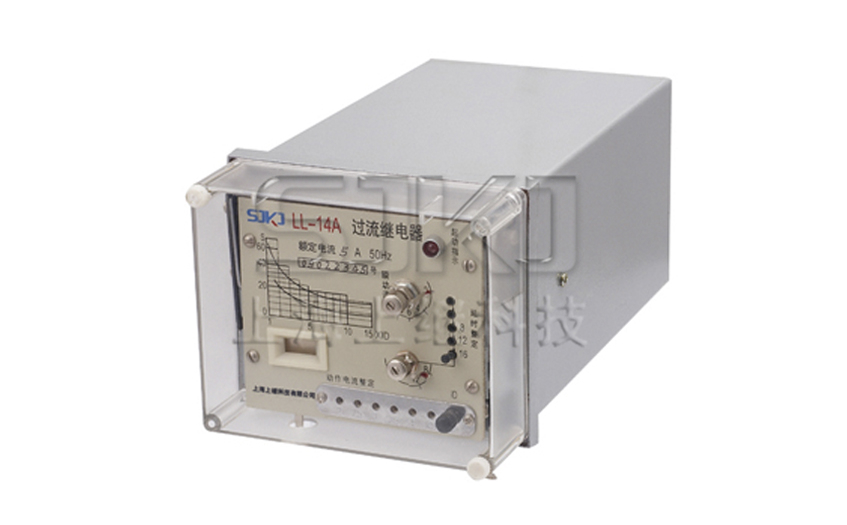

上一篇:LL-10A系列过流继电器(LL-14A)
