JY-1B/2电压继电器用途

JY-1B/2电压继电器是静态型，瞬动、交流电压继电器。可用于发电机、变压器和输电线的继电保护装置中，作为过电压保护或低电压闭锁的动作元件。该继电器由集成电路构成执行回路，具有灵敏度高，动作时间快，功耗小、整定方便等特点，继电器的直流电源和出口继电器有信号指示灯监视，继电器有2付大容量的转换接点输出，用户可根据具体情况直接控制被保护设备(JY-1A例外)。继电器动作值由面板上的拨码开关进行整定，直观方便。

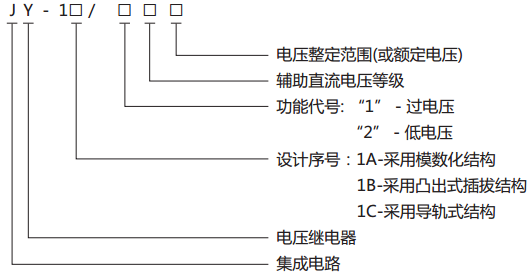

JY-1B/2电压继电器型号、名称

JY-1B/2电压继电器工作原理

由电压-电压变换器将输入电压变换成适当的电压，通过动作值的整定和有源带通滤波，经过全波整流，利用其脉动电压进行比较积 分，由检测器对积分电平时行判断,当积分电平超出检测电平时，检测器输出高电平，驱动出口继电器动作。

JY-1A,JY-1B继电器采用了新型的积分判断电路，使继电器的动作时间和返回时间都较快，暂态超越也小，有很强的抗干扰性能。

JY-1B/2电压继电器主要技术参数

额定值

a) 额定交流电压： 100V， 400V;

b) 频率： 50Hz; c) 额定辅助直流电压：48V, 110V, 220V。

2.整定范围：1 ~240V; 40 ~ 440V。

3.动作时间

a) 过电压－1.2倍整定值时： 动作时间不大于50ms;

b) 低电压－0.8倍整定值时： 动作时间不大于50ms。

4.返回时间

a) 过电压－电压瞬时变化从1.2倍整定值至零时不大于50ms;

b) 低电压－电压瞬时变化从0.8倍至1.2倍整定值时不大于50ms。

5.动作一致性：不大于1%。

6.定值误差：不大于±5%。

7.返回系数：过电压不小于0.9,低电压不大于1.1。

8.功耗

交流功耗：额定电压时，不大于1VA。

直流功耗：在额定辅助直流电压下，继电器动作前功耗不大于3Ｗ，动作后功耗不大于6Ｗ。

9.触点功能 当时间常数为5ms的电感性负载时，继电器触点断开容量为交流电压250V时，电流不大于2A，直流电压为24V时，电流不大于5A。(JY- 1A: 在时间常数为40ms的直流有感电路中，电压不大于250V，电流不大于1A，触点断开容量为30W)。

10.工作条件

a) 大气压为80kPa－106kPa;

b) 环境温度-10℃－+50℃;

c) 空气相对湿度不高于90%(月平均最低温度20℃);

d) 使用地方不允许有较强的外磁感应强度；

e) 使用地方不允许有导电尘埃与破坏金属和绝缘的腐蚀性气体；

f) 使用地方不允许有爆炸危险及充满尘埃的介质；

g) 使用地方不允许有较严重的霉菌存在；

h) 使用地方不允许有较强的振动与冲击；

i) 使用地方应当有防雨、雪、风沙装置及没有充满水蒸汽。

11.绝缘电阻 继电器外壳与各端子间，以及电气上无联系的各电路之间的绝缘电阻不小于300MΩ。

12.介质强度 继电器外壳与各端子间，以及电气上无联系的各电路之间的绝缘强度，应能承受2kV,50Hz交流电压，历时1min无闪络 与击穿现象。同 组接点间应能承受1kV,50Hz交流电压，历时1min无闪络与击穿现象。

13.抗干扰性能 符合GB7261和GB6261《静态继电器及保护装置的电气干扰试验》。

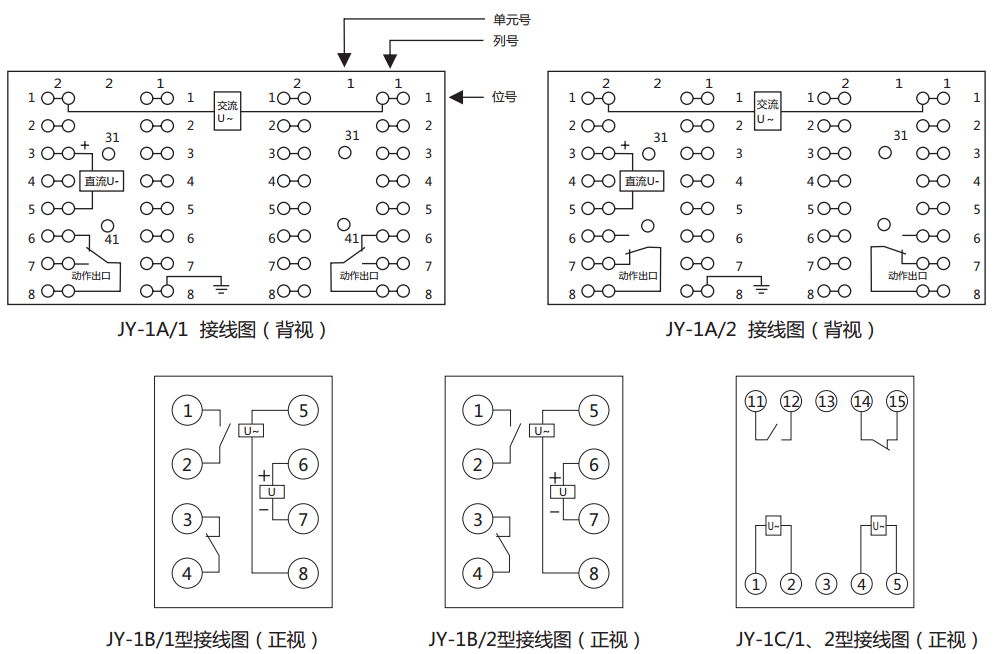

JY-1B/2电压继电器内部接线图

如下图所示(图中触点为继电器直流电压和交流电压均未加，即继电器处于失电状态时的状态，当继电器加上直流辅助电压，但交流电压 为零时，过电压继电器的触点状态与图中触点状态相同，而低电压继电器触 点状态正好相反)。

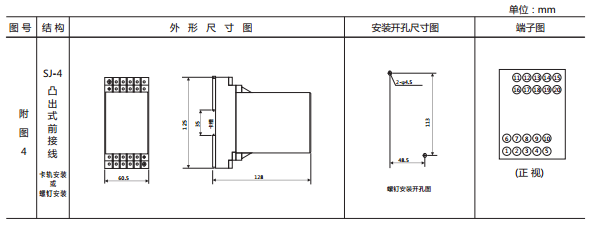

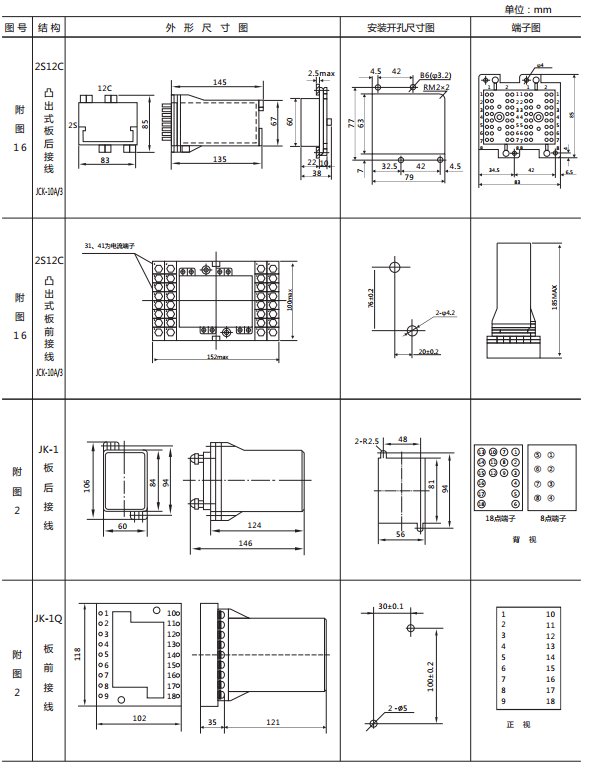

JY-1B/2电压继电器外形及开孔尺寸
