LY-1A电压继电器应用范围

LY-1A电压继电器主要用于零序电压回路作为接地保护以及其它整定值远低于额定值的回路中作为低定值的过电压启动元件。

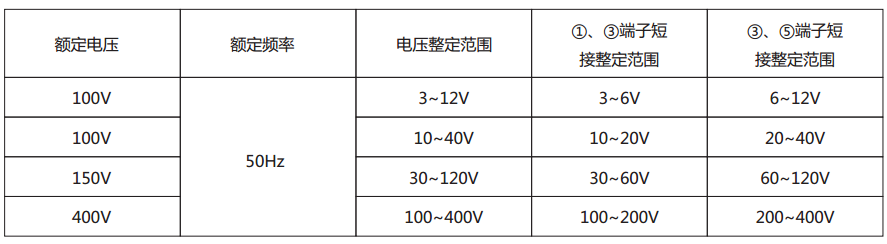

LY-1A电压继电器主要技术参数

●返回系数：不小于0.4。

●刻度误差：不大于±12％。

●动作时间：三倍动作值下动作时间不大于15ms。

●功率消耗：不大于10VA。

●触点容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×10⁴次。输出触点长期允许接通电流为5A。

●触点数量：1转换

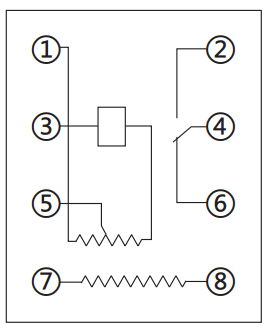

LY-1A电压继电器内部接线及外引接线图（正视图）

LY-1A电压继电器外形尺寸及开孔尺寸
