DX-8G信号继电器应用范围

DX-8G信号继电器(以下简称继电器)在直流操作的保护和自动控制装置中，用作机械保持和手动复归的动作指示器。

DX-8G信号继电器主要技术数据

●额定值：DC 220V、110V、48V、24V、12V，0.0lA、0.015A、0.025A、0.05A、0.075A、0.1A、0.15A、0.25A、0.5A、 0.75A、lA、2A、4A。

●动作值：电压型不大于70％额定值；电流型不大于90％额定值。

●功率消耗：电压型不大于3W；电流型不大于0.3W。

●触点容量：在电压不超过250V,电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×10⁴次。输出触点长期允许接通电流为5A。

●介质强度：产品各导电端子连在一起，对外露的非带电金属部分或外壳之间，能承受2000V(有效值)50Hz交流电压历时1分钟试验而无绝缘击穿或闪络现象。

●动作时间：不大于30ms。

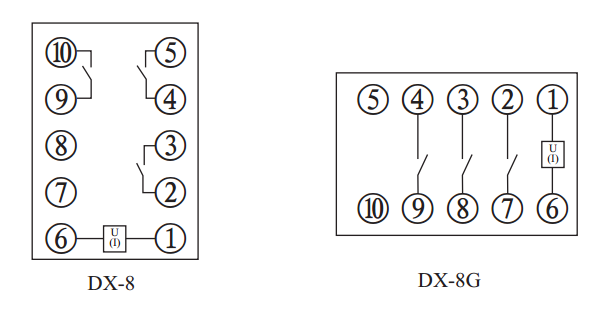

DX-8G信号继电器内部接线及外引接线图

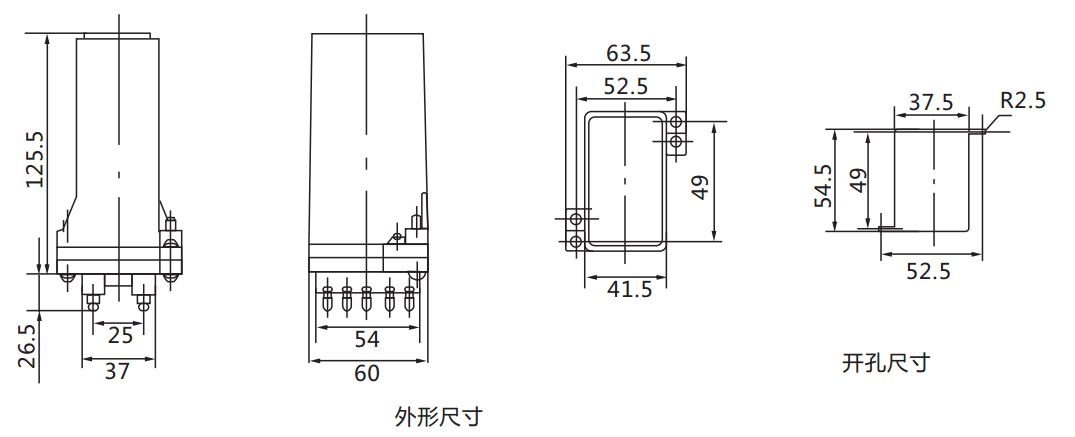

DX-8G信号继电器外形及开孔尺寸
