DX-8E信号继电器应用范围

DX-8E信号继电器用于继电保护线路中，作为直流回路动作指示用。

DX-8E信号继电器结构特点

DX-8E信号继电器工作原理为电磁型拍合式。掉牌信号，手动复归，3动合触点断电的机械保持，信号指示断电后能保持。采用JCK11／5壳体，有凸出式前接线及后接线，订货时须指明。

DX-8E信号继电器主要技术数据

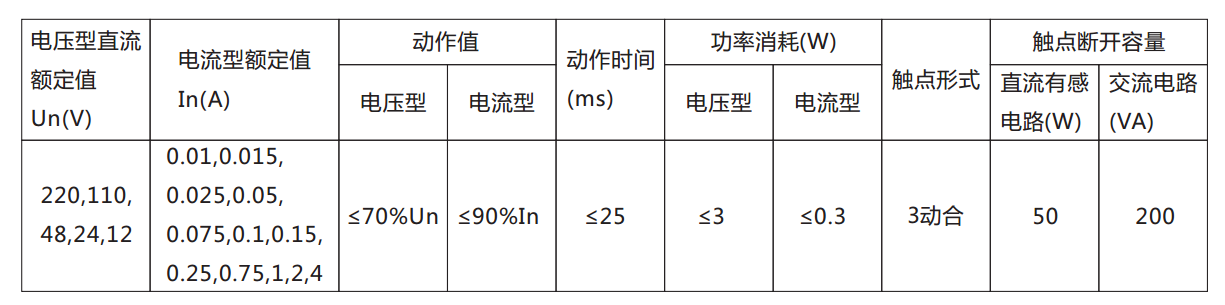

DX-8E信号继电器主要技术数据见表。

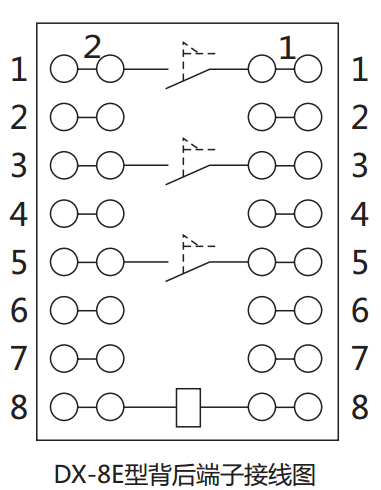

DX-8E信号继电器内部接线及外引接线图（背视）

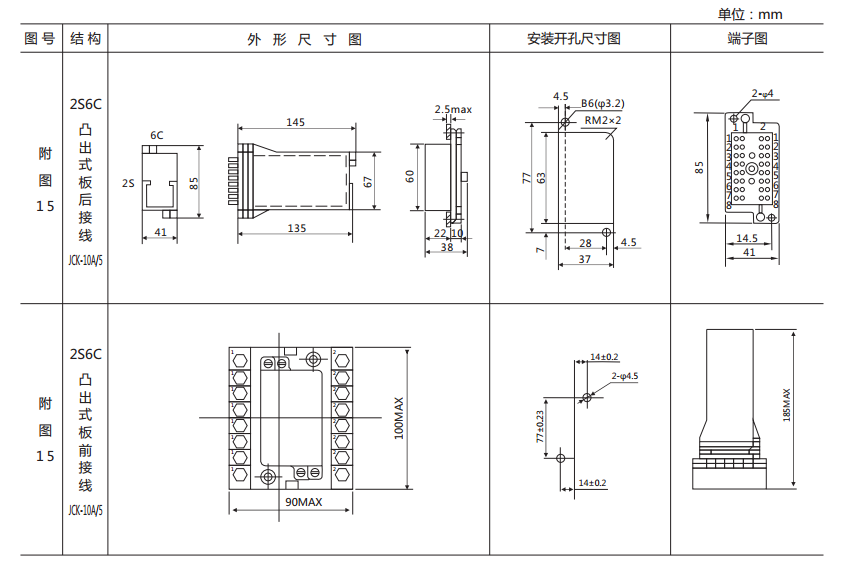

DX-8E信号继电器外形及开孔尺寸
