DZ-15中间继电器应用范围
DZ-15中间继电器具有两付动合和两付动断触点。
DZ-15中间继电器主要技术参数
额定电压：DC 12V、48V、110V、220V。
动作值：不大于70%额定电压值。
返回值：不小于额定值的5%。
动作时间：在额定值下不大于45ms。
返回时间：当输入激励量由额定值降至零时 ,继电器的返回时间不大于60ms.
功率消耗：不大于7W。
触点容量：在电压不超过250V,电流不超过5A ,时间常数为5±0.75ms的直流有感负荷电路中,产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下.产品能可靠动作及返回5x104次。输出触点长期允许接通电流为5A。
介质强度：产品各导电端子连在一起 ,对外露的非帯电金属部分或外壳之间 ,能承受2000V(有效值)50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。

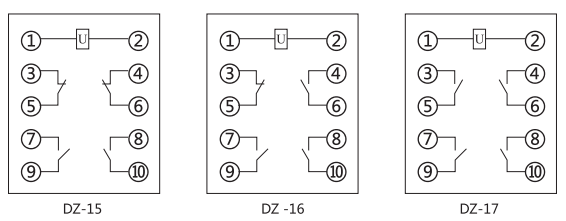

DZ-15中间继电器内部接线图及外引接线图(正视图)

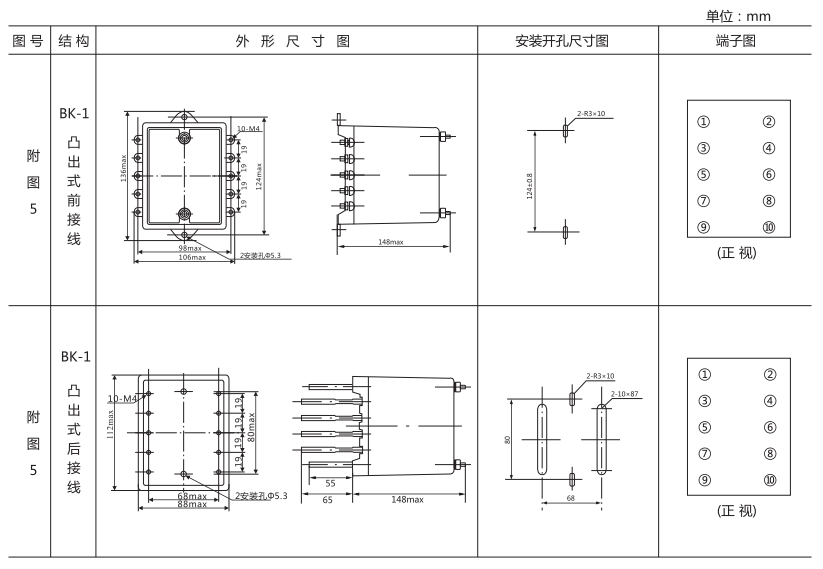

DZ-15中间继电器外形及开孔尺寸
