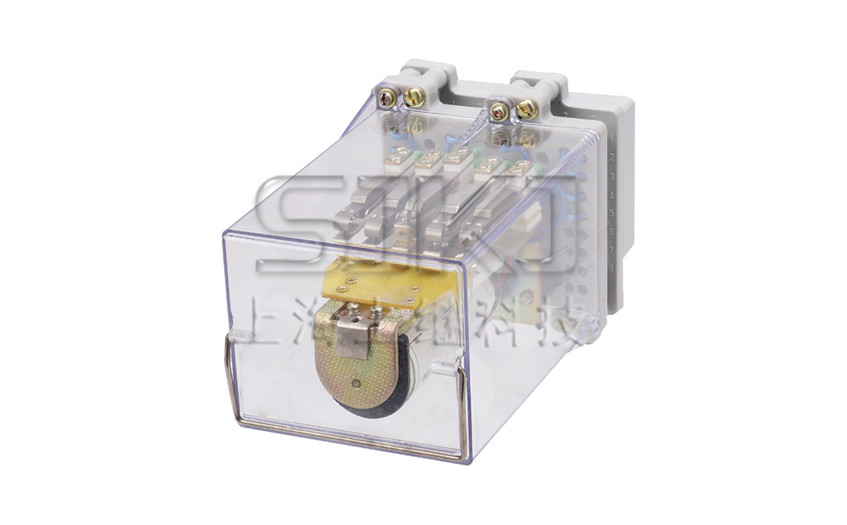

DZ-431中间继电器概述

DZ-431中间继电器用于交直流操作的各种保护和自动控制装置中，以增加触点的数量和容量。其中DZ-431型用于直流回路，DZ-432型用于交流回路。

DZ-431中间继电器结构特点

继电器动作原理为电磁式。 该继电器基本壳体采用JCK-10系列壳体组件中JCK-11/3壳体。有凸出式前接线及后接线。

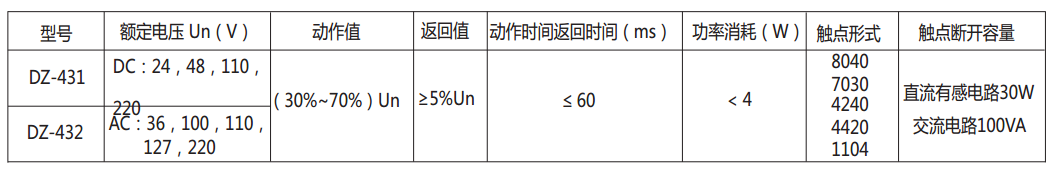

DZ-431中间继电器主要技术数据

DZ-431中间继电器主要技术数据见表。

注：触点组合形式及数量用4位数字代码表征，列于型号之后，依次表示动合，动断、转换、过渡转换。

如：DZ-431/4022为4动合、0（无）动断、2转换、2过渡转换，余类推。

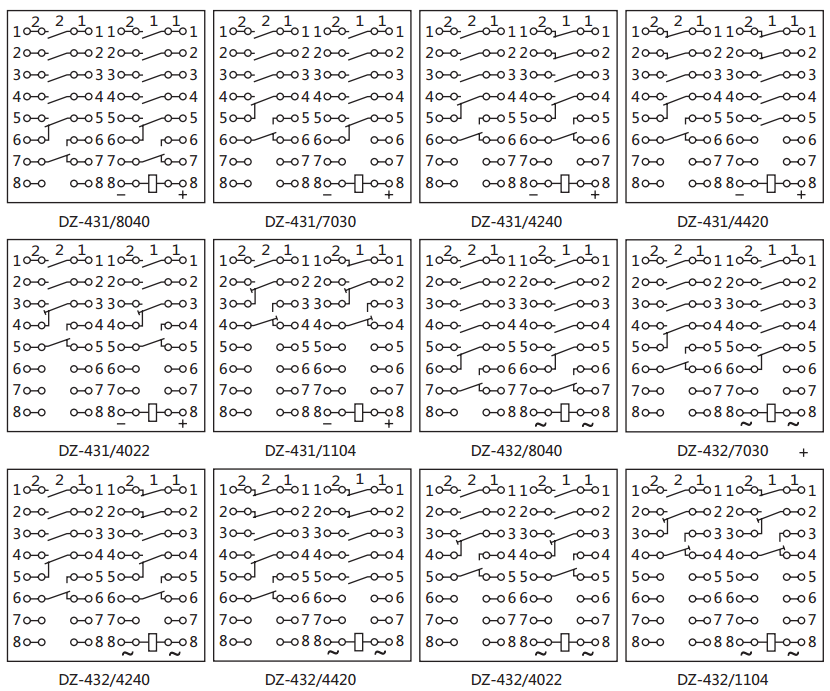

DZ-431中间继电器内部接线图及外引接线图（背视）

DZ-431中间继电器外形及开孔尺寸
