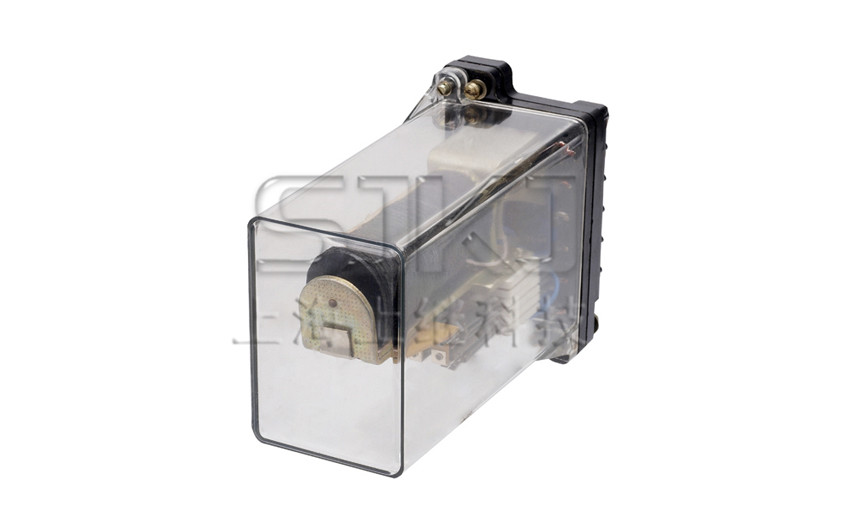

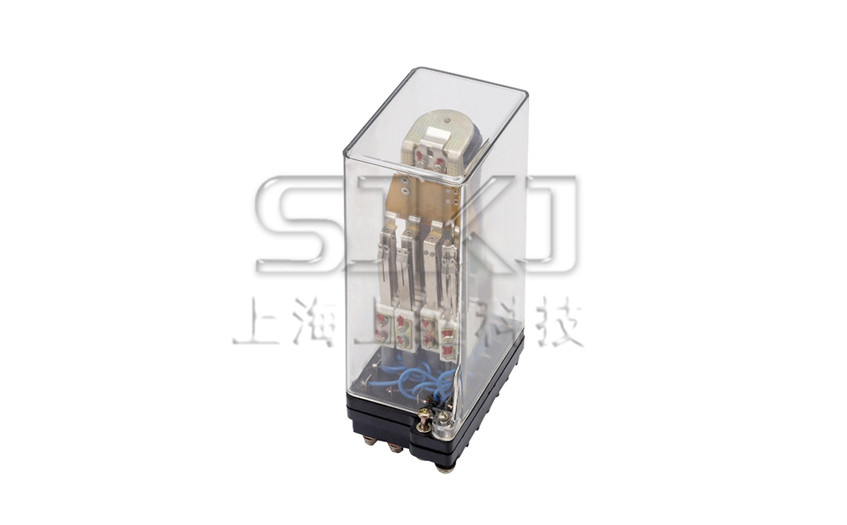

DZ-700中间继电器概述
DZ-700中间继电器做为一种辅助继电器，用于直接操作的各种保护和自动控制装置中，以增加触点的数量及容量。
DZ-700中间继电器结构特点
该继电器是在DM-1型电码继电器的基础上增加底座和外壳而成。壳体结构采用JK-1（凸出式后接线）、JKF-1Q（凸出式接线）、JK-6/1（嵌入 式后接线）标准组件，订货需指明。
DZ-700中间继电器主要技术数据

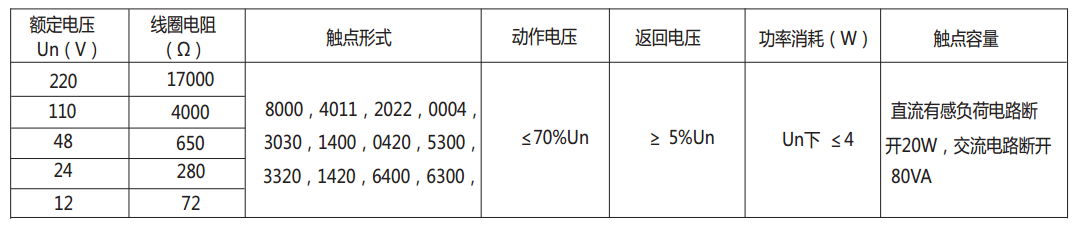

DZ-700型中间继电器主要技术数据见表
注：触点形式由4位数字组成，左起第一位表示动合触点数量；第二位表示动断触点数量；第三位表示转换触点数量；第四位表示过渡转换触点数量。

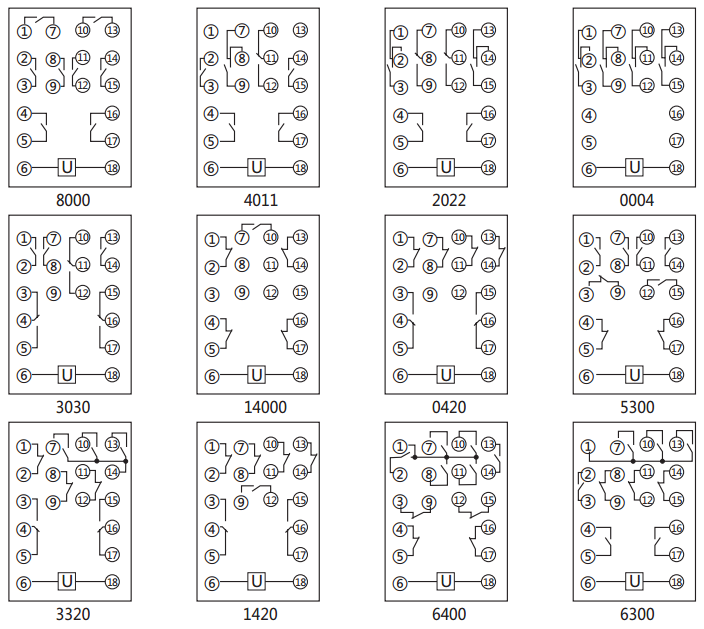

DZ-700中间继电器内部接线图及外引接线图

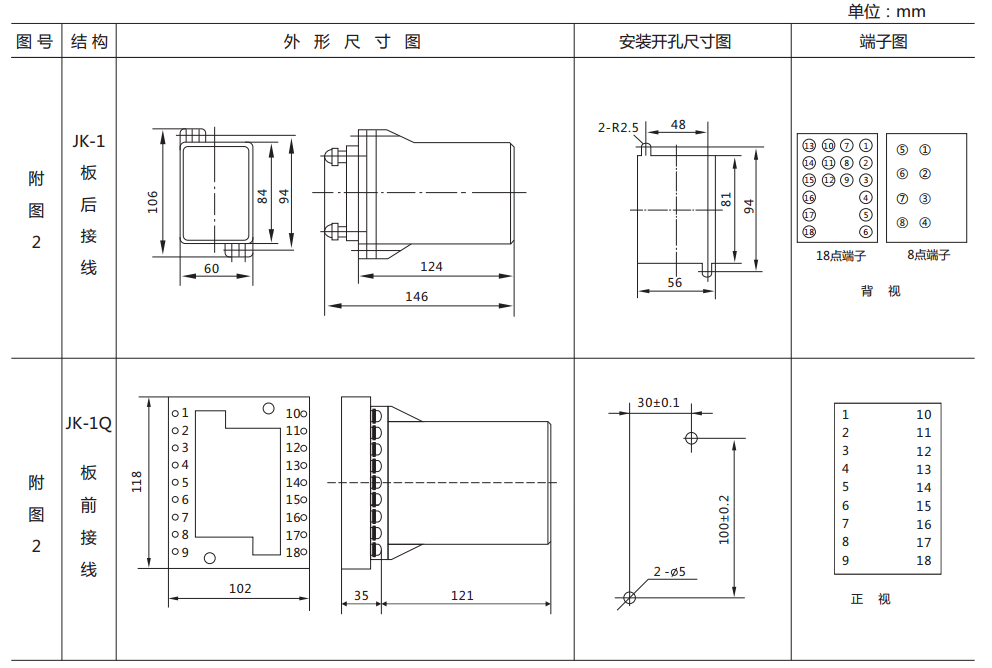

DZ-700中间继电器外形及开孔尺寸
