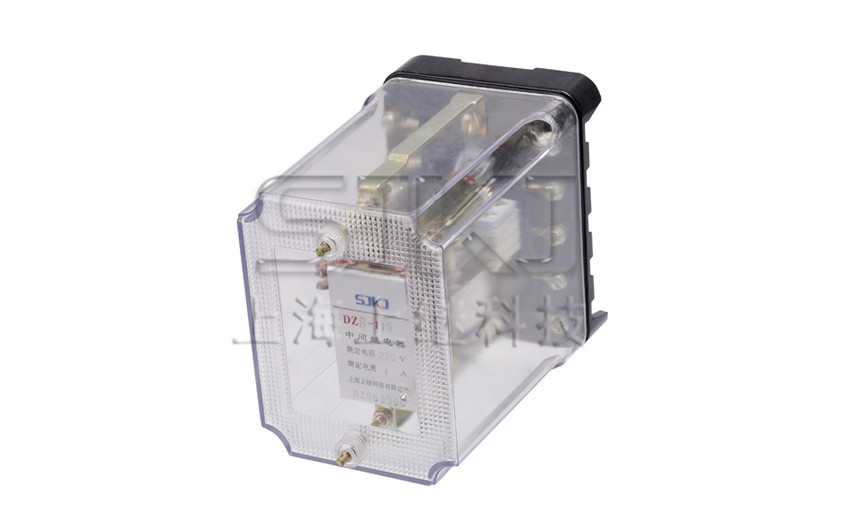

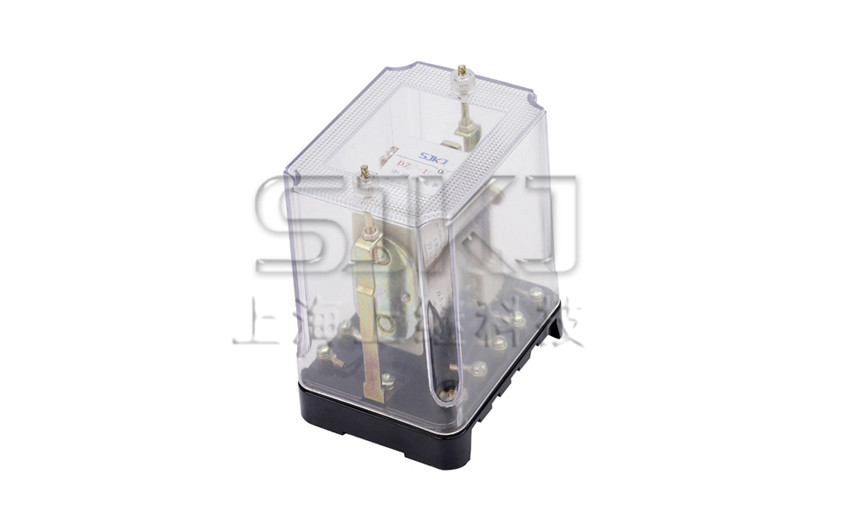

DZB-115带保持中间继电器应用范围

DZB-115型为电流动作电压保持继电器；DZB-100中间继电器作为辅助继电器，用于直流操作回路中，以增加主保护的触点容量和数量。 DZB-127型为电压动作，电流保持的中间继电器；DZB-138为电压动作电流保持继电器，DZB- 138型阻尼绕组短接后可延时动作。

DZB-115带保持中间继电器主要技术参数

● 动作值：动作电压为30-70%额定值；动作电流不大于80%额定值。

● 返回值：不小于额定值的5%。

● 保持值：保持电流不大于80%；DZB-138保持电流不大于65%；保持电压不大于70%。

● 动作时间：在额定值下不大于45ms.

● 返回时间：当输入激励量由额定值降至零时，继电器的返回时间不大于60ms.

● 功率消耗：不大于7W。

● 触点容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的 开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×10⁴次。输出触点长期允许接通电流为5A。

● 介质强度：产品各导电端子连在起，对外露的非带电金属部分或外壳之间，能承受2000V(有效值)50Hz的交流电历时1分钟试验而无绝缘击穿或闪络现象。

DZB-115带保持中间继电器的参数见下表

注：DZB-138型⑦、⑧端子为阻尼绕组。

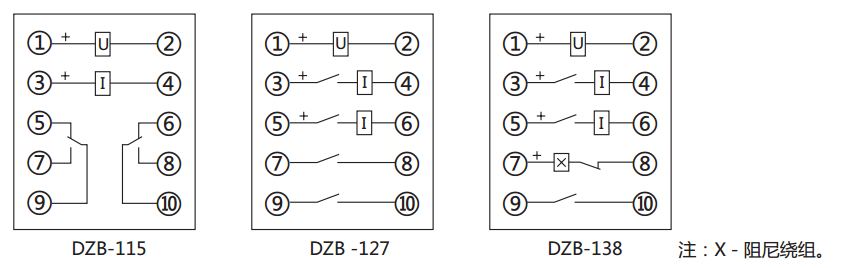

DZB-115带保持中间继电器内部接线图及外引接线图(正视图)

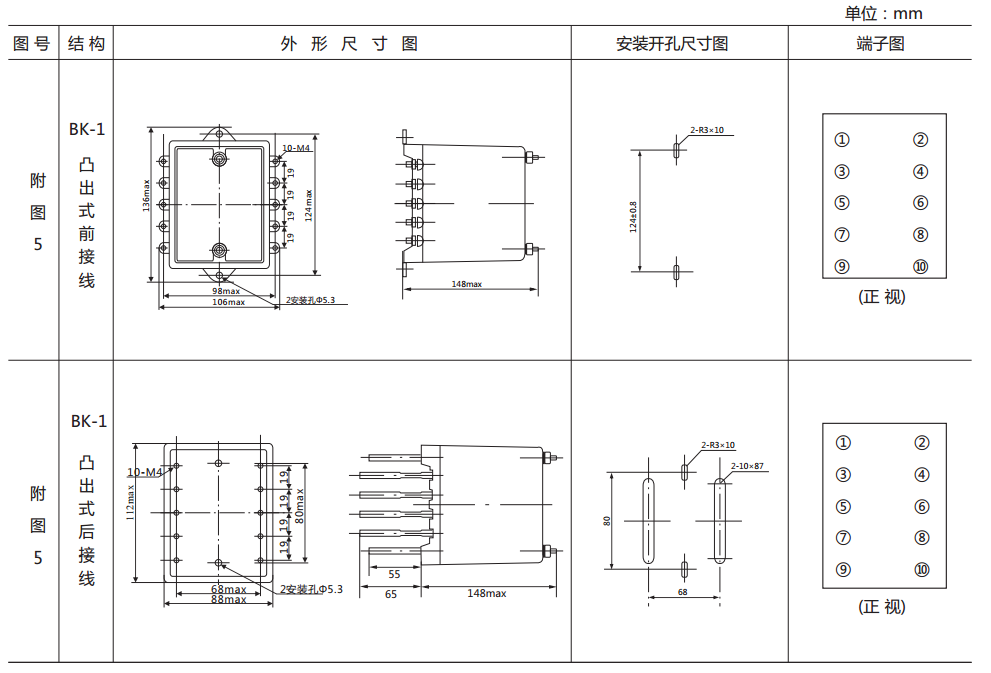

DZB-115带保持中间继电器外形及开孔尺寸
