DZB-14CE保持中间继电器应用范围

DZB-14CE保持中间继电器具有自保持绕组，用于直流操作的继电保护回路中，以增加主保护继电器的触点数量和触点容量，并提高触点工作的可靠性。

DZB-14CE保持中间继电器主要技术参数

●额定电压：220V、110V、48V、24V。

●额定电流：0.25A、0.5A、1A、2A、4A、8A。

●额定保持电压：220V、110V、48V、24V。

●额定保持电流：0.25A、0.5A、1A、2A、4A、8A。

●动作值：电压型继电器为30-70%的额定电压；电流型继电器不大于80%的额定值。

●保持值：保持电流不大于80%额定保持值；保持电压不大于70%额定保持值。

●返回值：不小于额定值的5％。

●动作时间：不大于45ms。

●返回时间：不大于45ms。

●功率消耗：电流保持绕组不大于4W；电流工作绕组与电压工作绕组不大于7W。

●触点容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×10⁴次。输出触点长期允许接通电流为5A。

●介质强度：产品各导电端子连在一起，对外露的非带电金属部分或外壳之间，能承受2000V(有效值)50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。

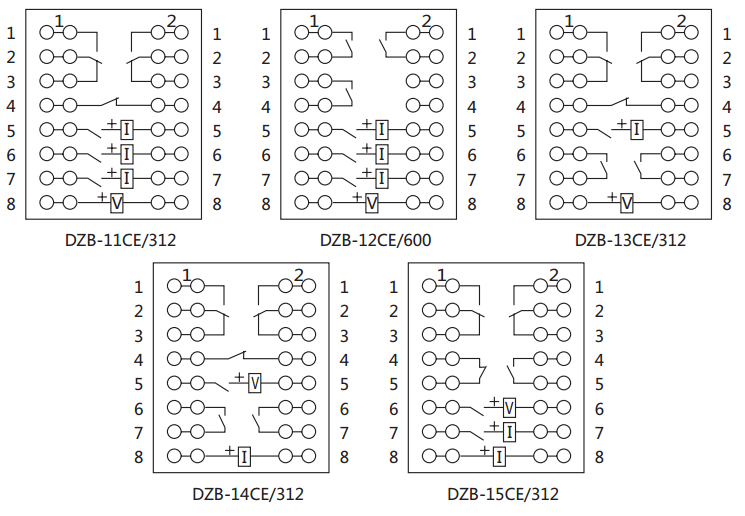

DZB-14CE保持中间继电器内部接线图及外引接线图

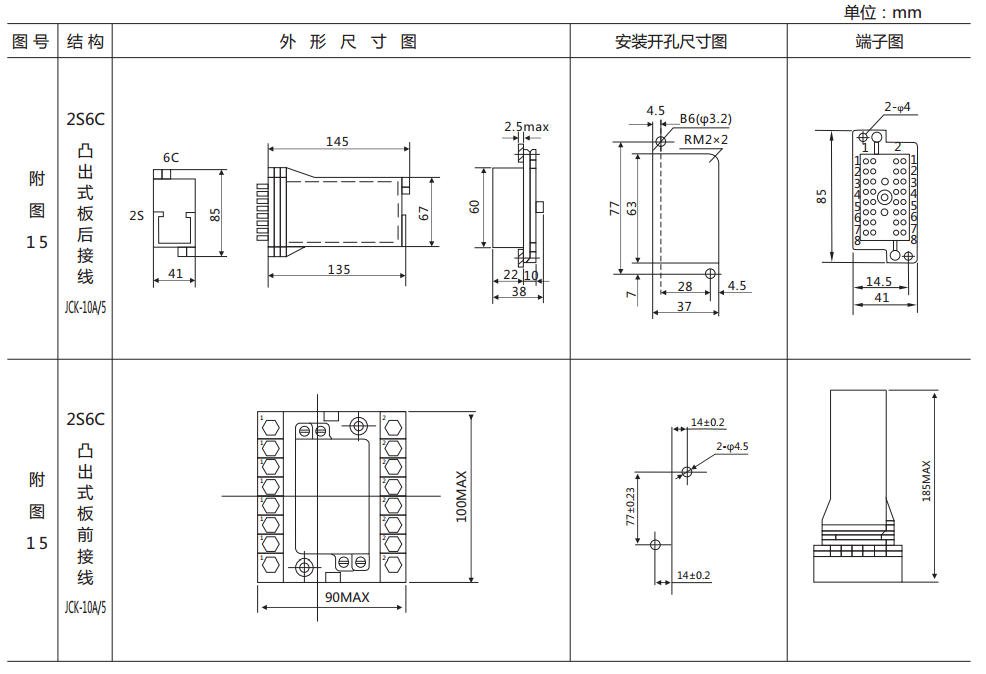

DZB-14CE保持中间继电器外形及开孔尺寸
